Panel de Control de Elevadores ZKTeco 10 Pisos

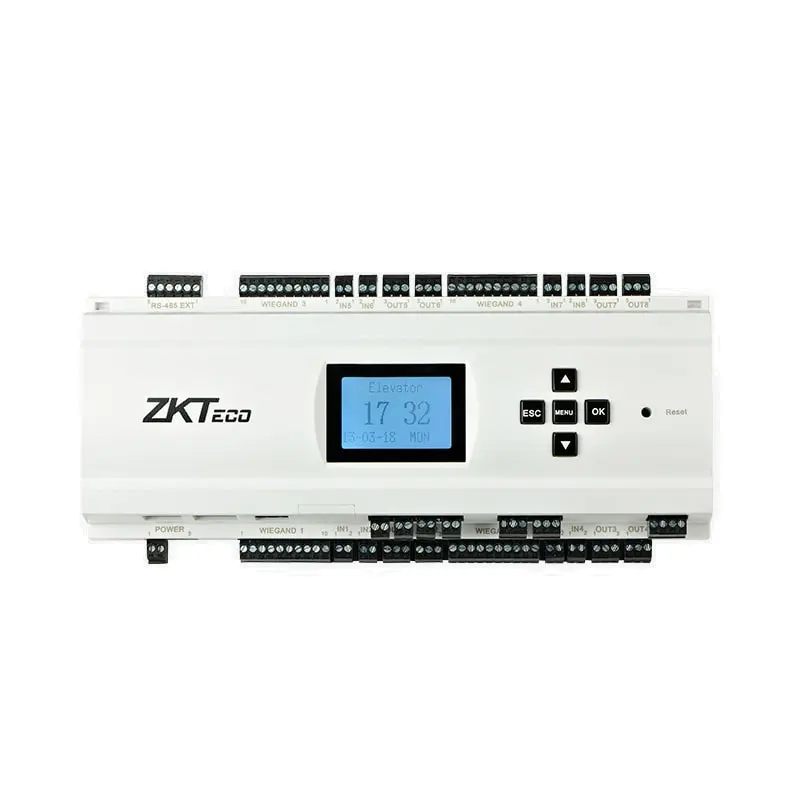

Especificaciones técnicas del EC10 (Controlador principal de elevadores)

• Cantidad de pisos controlables: Hasta 10 directamente desde la unidad EC10.

• Expansión: Se pueden conectar hasta 3 módulos EX16 para un total de hasta 58 pisos controlados.

• Usuarios soportados:

  • Huellas digitales: Hasta 3,000

  • Tarjetas RFID: Hasta 30,000

• Capacidad de eventos (logs): Hasta 100,000 registros.

• Métodos de comunicación:

  • Hacia el software o PC: TCP/IP y RS-485

  • Hacia módulos de expansión EX16: RS-485

• Alimentación eléctrica: 12V DC, consumo aproximado 1A (algunas versiones hasta 3A si incluye otros módulos).

• Entradas y salidas:

  • 10 salidas de relé para activar los botones del elevador.

  • 2 entradas para sensores de puerta o botones de emergencia.

• Compatibilidad de lectores: Lectores biométricos y de tarjetas vía RS-485 o Wiegand.

• Dimensiones: 242 mm (largo) × 95 mm (ancho) × 60 mm (alto)

• Peso aproximado: 0.8 kg

Especificaciones del módulo de expansión EX16

• Relés adicionales: 16 salidas por módulo EX16.

• Módulos máximos por EC10: 3 unidades (10 del EC10 + 48 de EX16 = 58 pisos).

• Comunicación: RS-485 con direccionamiento por DIP switch.

• Alimentación: 12V DC, consumo aproximado 1A por módulo.

• Dimensiones: 160 mm × 106 mm

• Peso aproximado: 0.2 kg

Funciones destacadas

• Control total por piso: solo se habilitan los botones del piso autorizado.

• Permite programación por horarios, días y niveles de acceso.

• Compatible con sistemas de control de acceso integrados (huella, tarjeta, PIN).

• Registra e
